無錫海利達自動化廠
YK-101觸摸屏控制系統
使用說明書（YK-101單面飛刀+機械手說明書）
一、概述
YK-101控制系統為全數字觸摸式控制系統,該系統采用高性能芯片.7寸液晶顯示屏.觸摸屏等高數字化產品。外觀獨特，界面新穎，操作簡單，抗干擾能力極強?，F(xiàn)已廣泛用于塑料制袋機、橫切機、全自動無紡布制袋機.全自動編織袋制袋機、圓織機等領域。
本系統輸入16個點（包括2路高速測速端口），輸出16個點，外加4路模擬量輸出?？赏瑫r(shí)控制主電機（三相異步電機）送料電機（伺服電機或步進電機），放料電機（直流電機或三相異步電機），實現真正意義上的三個電機同步運行。即全自動加速功能，主機速度和后放料速度數據同時換算后速度自動分配。

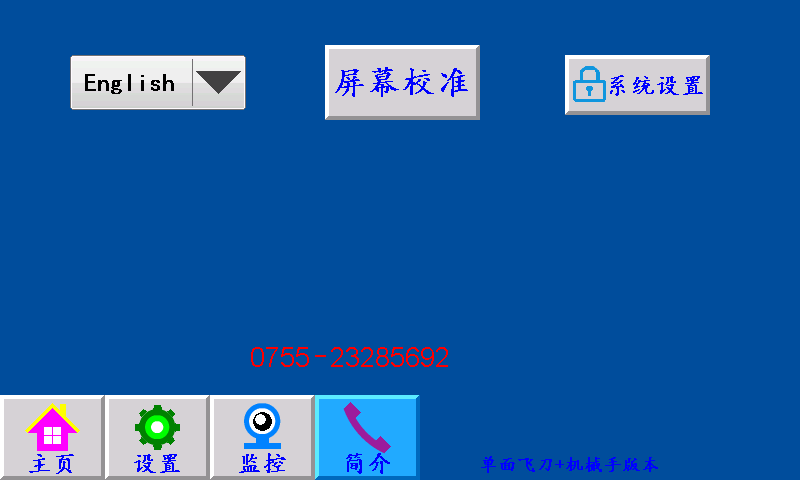

二、簡介
English/中文：中文和英文界面切換按鍵。
系統設置：按此鍵輸入正確的密碼，方可進入。

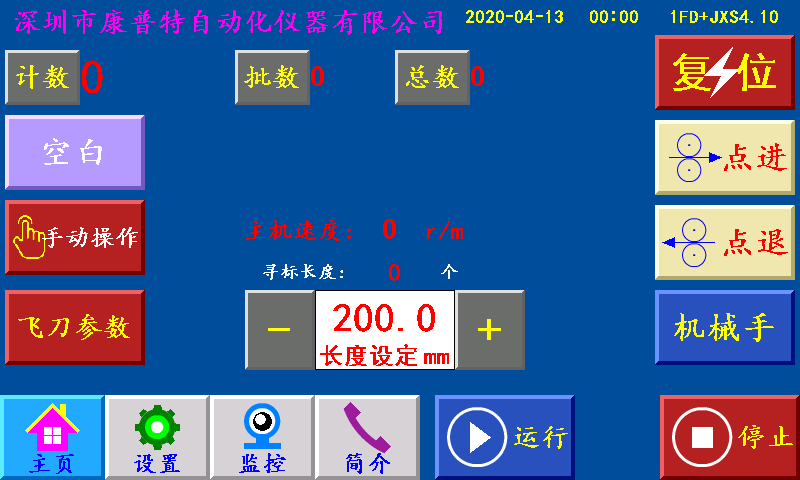

三、主頁
長度設定：顯示制袋所設定長度,單位:毫米（也可以當按鍵直接調節長度）
回原點：點擊此鍵，控制機械手回到原點前限。
飛刀參數：點擊此鍵，進入飛刀參數設置界面。
機械手：點擊此鍵，進入機械手參數設置界面。
手動操作：點擊此鍵，進入手動操作參數設置界面。
計數/清零：?jiǎn)闻卫塾?jì)到一批個數結束時,個數自動歸零；按“計數/清零”鍵清零清個數。
批數/清零：一批結束后，批數加“1”，
總數/清零：個數每加一個，總數加“1”；按“總數/清零”鍵清零總數。
點進：在停止?fàn)顟B(tài)下，手動伺服（步進）電機正轉。
點退：在停止?fàn)顟B(tài)下，手動伺服（步進）電機反轉，在運行狀態下此鍵變?yōu)椤把a(bǔ)數”，按此鍵計數減1。
復位：系統不能正常工作時，按此鍵程序重新啟動，也可以做緊急停機用。
運行：按此鍵，主機正常運行。（長按3秒左右）
停止：按此鍵，霍爾開關GK1檢測到高位停機信號；主機自動停機。
狀態顯示：運行/停止/暫停/脫標/不在前限/不在左限/余料不足/后限/右限，六種狀態切換顯示。
運行：按啟動鍵后顯示“運行”。
停止：通電后一直顯示“停止”。
暫停：當機型選擇“暫?！睍r(shí)一批結束停機N秒后主機自動開機。
脫標：在制作印刷制品時沒有跟蹤到色標點顯示“脫標”。
不在前限：在運行過程中，機械手回前限時未檢測到前限位，停機顯示“不在前限”。
不在左限：在運行過程中，飛刀回左限時未檢測到左限位，停機顯示“不在左限”。
余料不足：檢測到X06無料檢測信號時，顯示“余料不足”。
后限：在運行過程中，機械手移動到后限位時，停機顯示“后限”。
右限：在運行過程中，飛刀移動到右限位時，停機顯示“右限”。

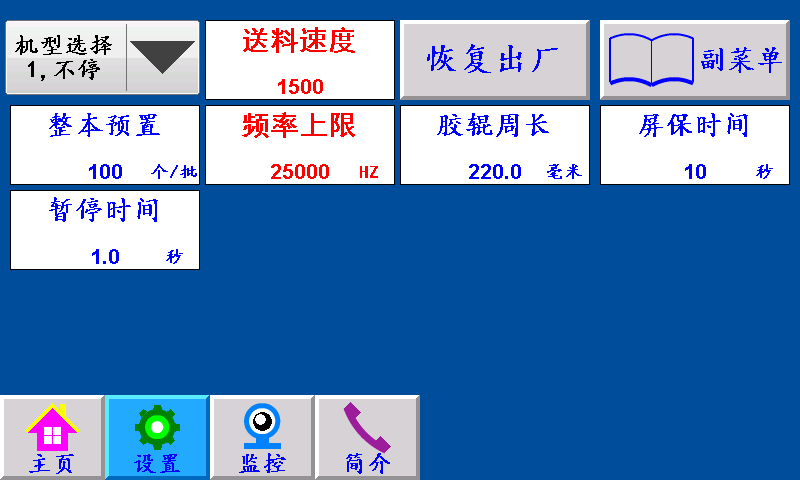

四、設置
不停/暫停/停機：“不停”：一批結束主機不停，繼續正常工作。
“暫?！保阂慌Y(jié)束主機暫停，停到暫停時間結束，主機自動開機。
“停機”：一批結束主機自動停機后不再運行，手動按啟動鍵方可運行。
恢復出廠：按此鍵恢復出廠設置（慎用）。
副菜單：點擊此鍵進入副菜單界面。
整本預置：一批設定的個數，提前5個報警。單位：個
暫停時間：當機型選擇暫停，一批結束后主機自動停機所設定的時間。
送料速度：伺服（步進）電機的加減速時間，設定越大，伺服（步進）電機起步越快。
頻率上限：伺服（步進）電機的最高轉速，設定越大，伺服（步進）電機的轉速越快。
膠輥周長：伺服（步進）電機帶動橡膠輥轉一圈的長度。
屏保時間：主機運行狀態下，在主界面停留此時間進入屏保狀態。（設置0則屏保無效）

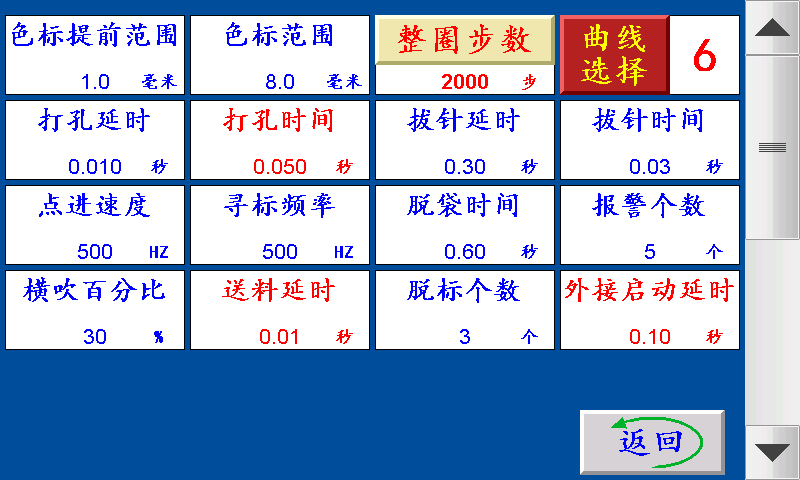

五、副菜單
色標范圍：制作彩色制品時，伺服（步進）電機以恒定的速度尋找色標點的范圍（即色標光電在『長度—設定的色標范圍長度』范圍內尋找色標，尋至『長度+設定的色標范圍長度』。
色標提前范圍：制作彩色制品時，伺服（步進）電機在料送結束之前，提前以恒定的速度尋找色標。
打孔延時：送料結束后延時此參數設定的時間后打孔信號輸出。
打孔時間：伺服（步進）電機轉結束，打孔電磁閥工作的時間。
報警個數：一批結束前提前N個報警。
點進速度：伺服（步進）電機的點進/點退時的速度，設定越大，伺服（步進）電機的轉速越快。
尋標頻率：伺服（步進）電機追色標時的速度，設定越大，伺服（步進）電機的轉速越快。
外接啟動延時：點擊外接啟動按鈕時，持續該時間后主機開始啟動。
脫標個數：設定N個,制作彩色制品時,跟蹤N次色標點,跟蹤不住自動停機。
送料延時：下一次送料時，延時送料延時時間后開始送料。
整圈步數：伺服（步進）電機轉一圈所需要的脈沖個數。
曲線選擇：1~9，步進電機默認1，伺服電機默認6
六、手動操作
單次送料：停機狀態下，點擊此鍵，送一次料后停止。
尋標：當‘尋標’鍵選擇“深色/淺色”時按此鍵，伺服（步進）電機一直轉到深色的色標點自動停轉時，設置為“追深”；伺服（步進）電機一直轉到淺色的色標點自動停轉時，設置為“追淺。
當‘尋標’鍵選擇“空白”時，按此鍵無效
飛刀聯動：停機狀態下，機械手后退一定距離后壓板輸出，然后飛刀向右移動一定距離后回左限位。
(注釋：黃色按鍵在停機狀態下，測試腳位是否正常)

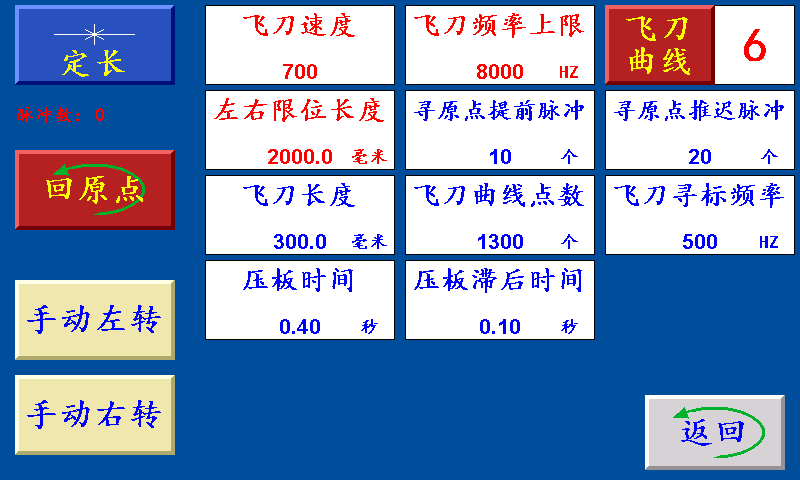

七、飛刀參數
定長：飛刀移動并計算原點前限到后限位之間的脈沖數。
手動左轉：點擊此鍵，飛刀向左移動。
手動右轉：點擊此鍵，飛刀向右移動。
左右限位長度：原點左限位到右限位之間的長度設定。
飛刀速度：飛刀電機的加減速時間，設定越大，飛刀電機起步越快。
飛刀頻率上限：飛刀電機的最高轉速，設定越大，飛刀電機的轉速越快。
尋原點提前脈沖：飛刀伺服（步進）電機提前N個脈沖以恒定的速度尋找原點前限。
尋原點推遲脈沖：飛刀伺服（步進）電機跑完定長脈沖，再跑N個脈沖以恒定的速度尋找原點前限。
飛刀長度：運行狀態下，飛刀切袋時所移動的長度。
飛刀尋標頻率：在運行狀態下，飛刀伺服（步進）電機進入尋原點左限時的頻率。
壓板時間：運行狀態下，料送結束時，壓板信號輸出的時間。
壓板滯后時間：壓板信號關閉后，延時“壓板滯后時間”機械手再后退松料。

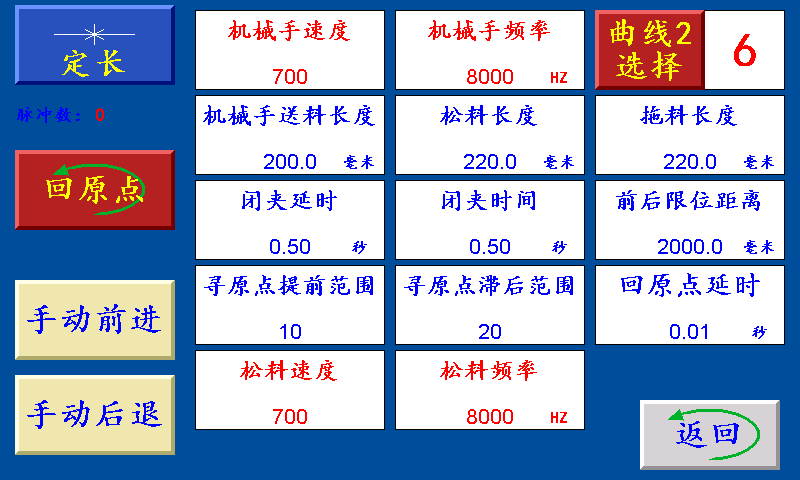

八、機械手界面
定長：機械手移動并計算原點前限到后限位之間的脈沖數。
手動前進：點擊此鍵，機械手向前限位移動。
手動后退：點擊此鍵，機械手向后限位移動。
回原點：停機狀態下，機械手不在原點時，點擊此鍵機械手回到原點左限。
前后限位距離：原點前限到后限位之間的距離設定。
機械手速度：機械手伺服（步進）電機的加減速時間，設定越大，飛刀電機電機起步越快。
機械手頻率上限：飛刀電機的最高轉速，設定越大，飛刀電機的轉速越快。
尋原點提前脈沖：機械手伺服（步進）電機提前N個脈沖以恒定的速度尋找原點前限。
尋原點推遲脈沖：機械手伺服（步進）電機跑完定長脈沖，再跑N個脈沖以恒定的速度尋找原點前限。
回原點延時：機械手松料結束后，延時該時間后再回前限位。
松料長度：機械手夾子開夾后，再向后限位移動的距離。
拖料長度：機械手后退松料該距離后，機械手夾子打開。
閉夾延時：送料結束后延時此參數設定的時間后打孔信號輸出。
閉夾時間：伺服（步進）電機轉結束，打孔電磁閥工作的時間。
機械手送料長度：運行狀態下，機械手從前限位夾料后，向后移動送料的距離。
松料速度：機械手伺服（步進）電機在松料時的加減速時間，設定越大，飛刀電機電機起步越快。
松料頻率：機械手伺服（步進）電機在松料時的最高轉速，設定越大，飛刀電機的轉速越快。
九、外接附件
1、 霍爾開關 紅:+24V；黑:GND；黃:輸入信號
2、 色標光電 紅:+24V；黑:GND；白或綠:輸入信號
3、 蜂鳴器 紅:+24V；黑:蜂鳴器信號

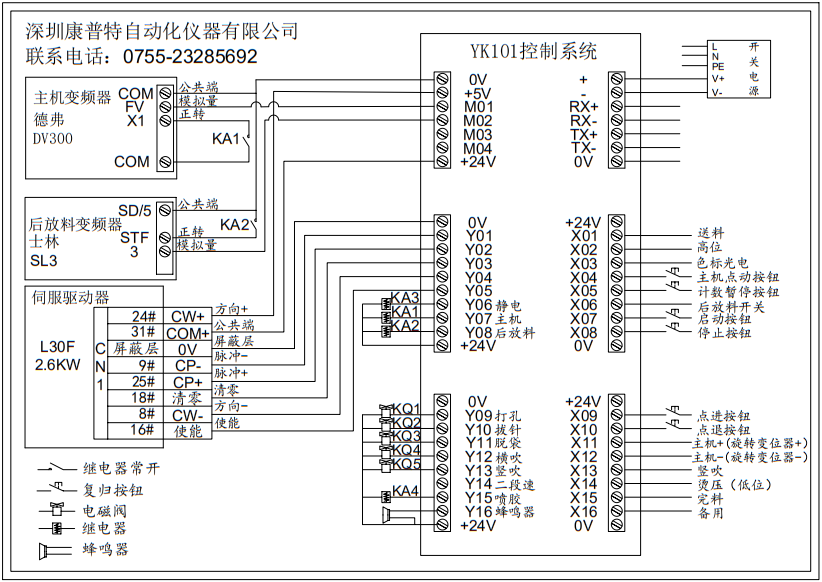

十、外部接線
輸入信號接線端子（0V） 輸出信號接線端子（0V）
01,+（DC24V接入） 01,0V
02,- 02,+5V
03,RX+ 03,M01 主機模擬
04,RX- 04,M02 放料模擬
05,TX+ 05,M03 備用模擬
06,TX- 06,M04 備用模擬
07,0V 07,+24V
01,+24V 01,0V
02,X01 02,Y01 (CP-脈沖)
03,X02 03,Y02 (CP+脈沖)
04,X03 色標光電 04,Y03 機械手脈沖
05,X04 外接急停 05,Y04 飛刀脈沖
06,X05 放料傳感器 06,Y05 (CW-方向)
07,X06 無料檢測 07,Y06 機械手方向(0V)
08,X07 外接啟動 08,Y07 飛刀方向(0V)
09,X08 外接停止 09,Y08 壓板信號(0V)
10,0V 10,+24V
01,+24V 01,0V
02,X09 外接點進 02,Y09 打孔輸出(0V)
03,X10 外接點退 03,Y10 膠輥壓合輸出1(0V)
04,X11 機械手前限位 04,Y11 膠輥壓合輸出2(0V)
05,X12 機械手后限位 05,Y12 膠輥壓合輸出3(0V)
06,X13 飛刀回原點 06,Y13 伺服清零(0V)
07,X14 飛刀右轉 07,Y14 閉夾輸出(0V)
08,X15 飛刀左限 08,Y15 主機輸出信號(0V)
09,X16 飛刀右限 09,Y16 蜂鳴器(0V)
10,0V 10,+24V
----------------------------------
公司名稱：無錫海利達自動化儀器廠
電話：0510-85500218
|
