      YK-101臺布折疊機說明書
      發布日期:2022/3/26 10:16:00 點擊數:1567 次

      無錫海利達自動化儀器廠

      YK-101觸摸屏控制系統

      使用說明書(臺布折疊機)

      一、概述

      YK-101控制系統為全數字觸摸式控制系統,該系統采用高性能芯片.7寸液晶顯示屏.觸摸屏等高數字化產品。外觀獨特,界面新穎,操作簡單,抗干擾能力極強?,F(xiàn)已廣泛用于塑料制袋機、橫切機、全自動無紡布制袋機.全自動編織袋制袋機、圓織機等領域。

      本系統輸入16個點(包括2路高速測速端口),輸出16個點,外加4路模擬量輸出??赏瑫r控制主電機(三相異步電機)送料電機(伺服電機或步進電機),放料電機(直流電機或三相異步電機),實現真正意義上的三個電機同步運行。即全自動加速功能,主機速度和后放料速度數據同時換算后速度自動分配。

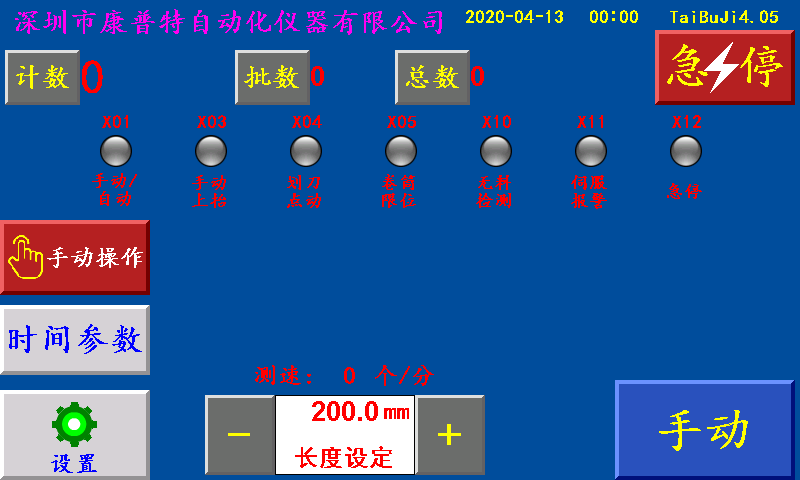

      二、主頁

      長度設定:顯示制袋所設定長度,單位:毫米(也可以當按鍵直接調節長度)

      計數/清零:單批次累計到一批個數結束時,個數自動歸零;按“計數/清零”鍵清零清個數。

      批數/清零:一批結束后,批數加“1”,

      總數/清零:個數每加一個,總數加“1”;按“總數/清零”鍵清零總數。

      急停:系統不能正常工作時,按此鍵程序重新啟動,也可以做緊急停機用。

      運行:按此鍵,主機正常運行。(長按3秒左右)

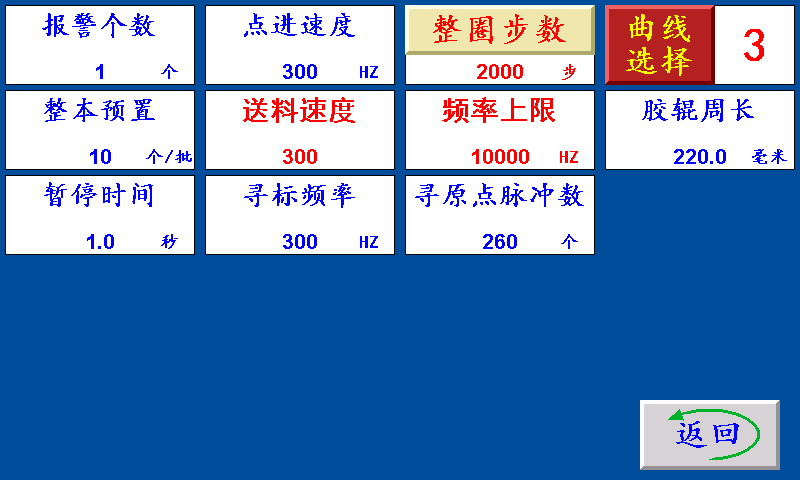

      三、設置

      整本預置:一批設定的個數,提前5個報警。單位:個

      報警個數:一批結束前提前N個報警。

      暫停時間:當機型選擇暫停,一批結束后主機自動停機所設定的時間。

      點進速度:伺服(步進)電機的點進/點退時的速度,設定越大,伺服(步進)電機的轉速越快。

      尋標頻率:伺服(步進)電機追色標時的速度,設定越大,伺服(步進)電機的轉速越快。

      尋原點脈沖數:卷筒回原點限位時,提前尋原點脈沖數開始尋原點限位。

      送料速度:伺服(步進)電機的加減速時間,設定越大,伺服(步進)電機起步越快。

      頻率上限:伺服(步進)電機的最高轉速,設定越大,伺服(步進)電機的轉速越快。

      膠輥周長:伺服(步進)電機帶動橡膠輥轉一圈的長度。

      整圈步數:伺服(步進)電機轉一圈所需要的脈沖個數。

      曲線選擇:1~9,步進電機默認1,伺服電機默認6

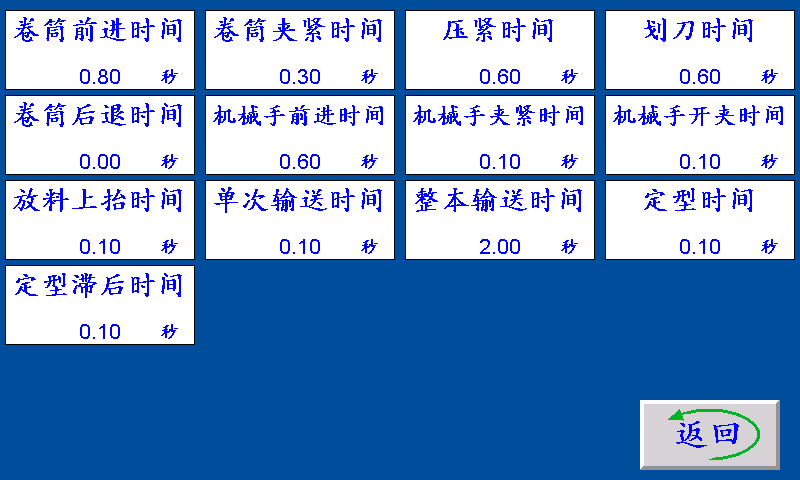

      四、時間參數

      卷筒前進時間:卷筒前進電磁閥輸出的時間。

      卷筒后退時間:卷筒后退時,卷筒前進電磁閥關閉的時間。

      卷筒夾緊時間:卷筒前進時間結束后,卷筒夾信號輸出卷筒夾緊時間。

      放料上抬時間:卷筒夾緊時間結束后,放料上抬信號輸出放料上抬時間。

      壓緊時間:卷筒步進(伺服)電機輸出卷料長度后,壓緊信號輸出壓緊時間。

      劃刀時間:壓緊時間結束后,劃刀信號輸出劃刀時間后關閉。

      機械手前進時間:卷筒回到原點限位后,機械手前進信號輸出機械手前進時間。

      機械手夾緊時間:機械手前進時間結束后,機械手夾緊信號輸出機械手夾緊時間。

      機械手開夾時間:機械手夾緊時間結束后,機械手前進信號關閉機械手開夾時間后,機械手夾緊信號關閉。

      單次輸送時間:定型信號關閉滯后時間后,輸送帶輸出單次輸送時間。

      整本輸送時間:定型信號關閉滯后時間并且數量到達一批后,輸送帶輸出整本輸送時間。

      定型時間:機械手開夾后,定型信號輸出定型時間后關閉。

      定型滯后時間:定型信號關閉定型滯后時間后,輸送信號開始輸出。

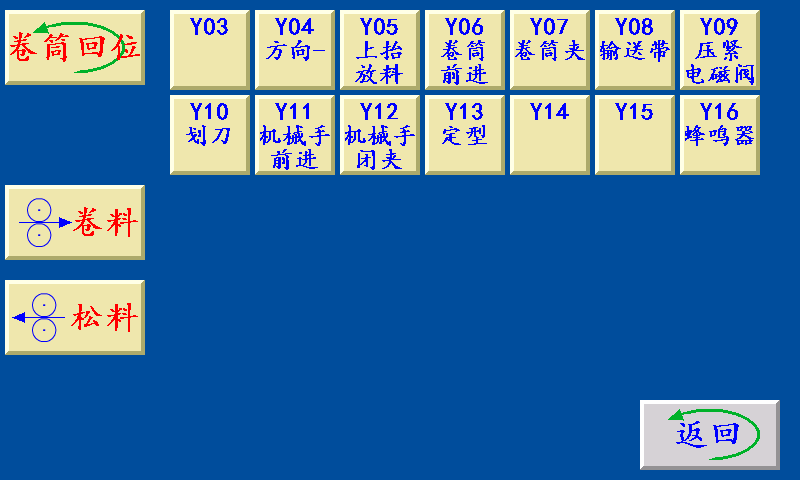

      五、手動操作

      卷筒回位:卷筒不在原點時,卷筒回到卷筒原點限位。

      (注釋:黃色按鍵在停機狀態下,測試腳位是否正常)

      六、外接附件

      1、 霍爾開關   紅:+24V;黑:GND;黃:輸入信號

      2、 色標光電   紅:+24V;黑:GND;白或綠:輸入信號

      3、 蜂鳴器     紅:+24V;黑:蜂鳴器信號

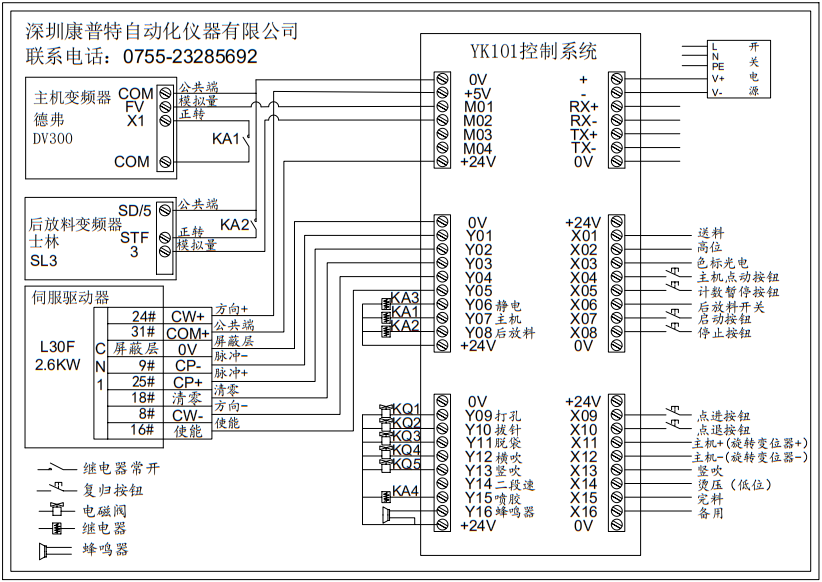

      七、外部接線

      輸入信號接線端子(0V)       輸出信號接線端子(0V)

      01,+(DC24V接入)                   01,0V

      02,-                           02,+5V

      03,RX+                      03,M01 主機模擬

      04,RX-                        04,M02 放料模擬
      05,TX+                         05,M03 備用模擬

      06,TX-                      06,M04 備用模擬

      07,0V                          07,+24V


      01,+24V                         01,0V

      02,X01  手動/自動                02,Y01 (CP-脈沖)

      03,X02                        03,Y02 (CP+脈沖)

      04,X03  手動上抬                  04,Y03

      05,X04  劃刀點動                  05,Y04 (CW-方向)

      06,X05  卷筒限位                  06,Y05 上抬放料信號(0V)

      07,X06                        07,Y06 卷筒前進信號(0V)

      08,X07                        08,Y07 卷筒夾緊信號(0V)

      09,X08                        09,Y08 輸送帶信號(0V)

      10,0V                          10,+24V



      01,+24V                          01,0V

      02,X09                       02,Y09 壓緊信號(0V)

      03,X10  無料檢測                   03,Y10 劃刀輸出(0V)

      04,X11  伺服報警                   04,Y11 機械手前進信號(0V)

      05,X12  急停                   05,Y12 機械手閉夾信號(0V)

      06,X13                        06,Y13 定型信號(0V)

      07,X14                         07,Y14

      08,X15                       08,Y15

      09,X16                          09,Y16 蜂鳴器(0V)

      10,0V                           10,+24V


      ----------------------------------
      公司名稱:無錫海利達自動化儀器廠
      電話:0510-85500218
